ミニクーパーのメーターパネル自作 その２ 追加メーターマウントプレートの作成

ミニクーパーのメーターパネル自作の続きです。

メーターをマウントするのに必要なメーターパネルを作成します
メーターパネルの材料は、予定通り105円で購入したステンレストレー

追加メーター配置決定

落書きをベースに適当な紙に配置を書き込みながら設計？しました。

落書きを100均ステンレストレーに図面をスプレー糊で貼り付けます。

ステンレスメーターパネルを加工

ポンチでセンターに印付け

下穴加工はセンタードリルというやつが便利です。
曲がらないし、切れ味もいいので、下穴を空けるには便利です。ただし1本1000円ぐらいするのが難点？

あとは金属用ホールソー等の工具を駆使して加工。

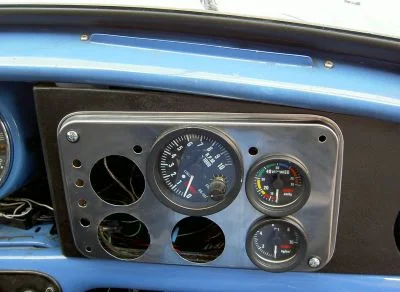

追加メーターマウントパネル完成？

先に自作しってあったメーターカウルと組み合わせてミニクーパーに仮合わせ

なんかタコメーターと、窓の曇り止めのデフロスターに繋がるダクトと干渉しています。

更に、メーターの視認性を確認すると・・・。タコメーターが見えない orz

というわけでメーターパネルの上下を逆にしてみる

タコメーターは、この位置が良さそうです。
このままでは？？？なので、設計変更してメーターパネルを作り直します。

左が自作メーターパネル変更前、右が変更後。

キースエントリーリレーマウントプレートの作成

メーターパネル裏のウィンカーリレーや、キーレスエントリーユニットを固定するためのプレートを作りました。
テキトウな厚紙で型紙を作って・・・

例によってパーツの素材は、ベニア合板です。
