ミニクーパーのガレージ保管用オイル受け

うちのミニはタイミングカバー周りからの少量のオイル漏れが有り、パッキン交換をしたり、液体ガスケットの塗り方を変えたり組みなおししたり試したものの完治には至らず、3000km走ってもレベルゲージで確認できないレベルのオイル漏れなので半分諦め、またラジエターのドレインから出たクーラントも落ちるので、コンクリート床のガレージにこれらを垂れ流しにすると、汚れる＆パーツクリーナーをかけてふき取ったとしても滑りやすいので要対策

ガレージ保管だから雨風は考えなくて済むから軽くて～耐油性があって～それなりの面積があって～車輪で踏んずけたとしてもダメージ少なくて～とか考えつつ

バーベキュー用の焼きそばトレーを110円で購入してくる

ミニのオイルパン底面よりちょっと大きいぐらいでちょうどいいサイズ

本音では、位置決めがメンドクサイので、もうちょっと大きいほうが良かったり

© ミニ乗りの堕話

ミニのタペットカバーガスケットとグロメットを交換する

タペットカバーガスケットが潰れてへたりオイル漏れが悪化してきた気がするので、シリコンのガスケット(GUG705009EVO)を試してみようと個人輸入。

コルクのガスケットが潰れて、縮んで・・・。

グロメットもダメになっていたので一緒に購入

グロメットは、片側だけ膨潤してむしれていました。この部分ってなぜか膨潤(膨張)して柔らかくなって千切れる。

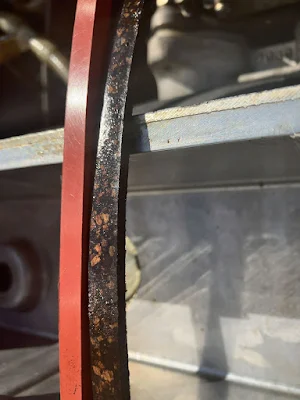

ガスケット比較

コルクのガスケットが潰れていなかったとしても、シリコンガスケットの方が厚い気がする

使っていたヘッドカバー側のガスケット張りつけ面に鋳造時に出来た凸があちこちにあり、コルクなら大丈夫だろうと放置していたけれどヤスリで削り凸を削り平らにする

接着剤で仮止めして組み付ける

20kmぐらい走って、約1日放置後。ロッカーカバー周りからのオイル漏れは止まったようだ。

下手にロッカーカバーからの漏れが止まると、今度はオイルフェラーキャップの所からブローバイを吹いたり～なんて事になりがちだったり？？？

© ミニ乗りの堕話

ミニ1000のヘッドカバーからのブローバイ吹き出し追加対策

ミニ1000特有のブローバイ排出用の煙突から網を外しただけでは、ヘッドカバーやらデスビのところやらオイル吹きによるオイル漏れが収まらず、追加の対策を考える。

1275や、インジェクションミニみたいにミッションのところから抜いたほうがいいらしい？
でもミニ1000って、ミッションのところのブローバイ排出口は未加工で排出できる形状になっていないし、ここからブローバイ抜けるの？とちと疑問。

うちのエンジンはブロックは99Hのままなんですが、その他は寄せ集めで元々のエンジンの部品で残ってるのはクランクシャフトぐらい？ ブローバイ排出口は空いていたりするので、蓋を外してちょっとエンジン回してどのぐらいブローバイが出るのか見てみたら、確かにブローバイが出ている感じ。

思いつきで作業を始めたので、寄せ集めでホースの種類バラバラ・・・。タンクも暫定のウォッシャータンクのままだし・・・。

これでオイル漏れが解消するようならキレイにやり直そうかと？？？

© ミニ乗りの堕話

ミニクーパーのオイル点検と、ウェーバーキャブレターの中回転パーシャルの空燃比改善のためにアウターベンチュリー変更

STAY AT HOMEしすぎて、そろそろ動かさないとエンジン内のオイルが全部下に落ちちゃう？と、緊急事態宣言も解除された事だし？週間ぶりに動かすかとエンジンをかけたところ、油圧低すぎない？
と、オイル量を確認したら・・・。

1L足すことにする。

ついでにキャブレターのセッティングを見直ししようと考える。
今のカムにしてから3000rpm超のパーシャルスロットル巡航時に燃調がめちゃめちゃ濃くなり空燃比が10を切る状態で、ジェットホールの底を掃除をしてから悪化してちょっと流れの早いバイパスで流れに乗って走るとくすぶり始めるし、高速道路なんて苦痛でしかない。

ウェーバーキャブレターの、パーシャル域はジェットではセッティング出来ないよう？で、メインジェットやエアジェットを交換しても変化がなく、ベンチュリーかエマルジョンチューブの交換が必要らしい？
本やWEBを見てもよくわかんないし、自分で試すしかなさげ。

濃くなりすぎるということは、負圧が強すぎるのだろう？ということで、アウターベンチュリー大きくすれば流速が落ち負圧は弱くなって燃料の吸い出しが減るハズなので30に上げる事にする。
でも、以前アウターベンチュリーを30に交換したときは2000～3000rpmあたりの街乗りでよく使う領域でのトルクの落ち込みがひどく、街乗りでの使用は諦めたのですが、ジェットホールの底を掃除してからキャブレターセッティング変更時の曖昧さが減ってわかりやすくなっているし、STAY AT HOMEのしすぎでキャブレターの断面図見ながら考えすぎーの、色々と試して来た実験の結果が結びついてあーでこーだから・・・？なんとかなるかも？と

変更前
　IV 3.5
　OV 28
　PJ 40
　IJ 50F8
　ET F11
　MJ 110
　AJ 220

とりあえずベンチュリー以外そのままで動かしたところ、以前の傾向と同じで誤魔化し乗れなくはないレベルではあるけれど2000～3000rpmあたりでトルクの谷(空燃比希薄で空燃比20みたいな)が出て、加速が停滞する領域が出る。でも、予定通り3000pm超えのパーシャル域は空燃比が改善し12ぐらい。傾向的には狙い通りのようだ。日常品の買い出しがてらセッティング確認。
日用品買い出し途中にある公園の駐車場の隅っこでジェット交換。走行時の状況を整理して、トルクの谷を消すのに加速ポンプジェットは10番上げーの、アイドルジェットはこんぐらい上げればいいか？？？

変更後
　IV 3.5
　OV 30
　PJ 50
　IJ 55F8
　ET F11
　MJ 110
　AJ 220

トルクの谷も消え、回転の上がりが早くなりパワーも出ている感じがするし、街乗り低速域も扱いにくいということもなく、今までで一番良いかも？
メインジェットは、もうちょっと上げられそうな？感じもあるけど、あとででいいやと。
パーシャル域を考えると、アウターベンチュリーはもう少し大きくて良さそうな感じもするけど？　大外れ感は無いし、急がないセッティングの為だけに80km/h合法の一般道まで20分かけて行くのが面倒くさく、後でいいや。

でも、アイドルジェット55F8 って、60のアイドルジェットはミニでは絶対に使わないでしょ？と購入していないケド、今後も少し上のベンチュリー径を試すなら必要になりそうだ。

© ミニ乗りの堕話

ミニクーパーの片ピロ・ビュレットタイプステディロッドをリバース取付

ミニクーパーのエンジンを自分で組んだものに積み替えた際にステディロッドを片ピロボール式のビュレットでブルーアルマイト加工されたパーツに組み替えたのですが、前下りな気はしていたのですが、案の定ブッシュが変な潰れ方していたので取り付けを替えてみようと思ってみる。

998だから1275よりシリンダーブロックハイトが低いせいカモしんない。ケド？

純正部品のように両方にステディロッドブッシュが付いている場合、エンジン側のブッシュの方がへたりやすい事から考えても、片ピロにするならエンジン側をブッシュにした方がいいと思うんだケド？


というわけで、ステディロッドの取り付け方向は、逆さの方が？？？
と、仮付け。

ふと、エンジン錆てんな～

エンジン載せ替えてからオイル漏れがホボ無くなったせい orz
サビ止めでオイル塗ったぐんのめんどくせーーー－－。

ミニのエンジンは、ある程度オイル漏れ(にじみ)してなきゃ駄目だろ！！全く漏れてないとエンジンサビだらけになるし。

でも、このエンジン組んだのは自分です (T_T)
漏れなくするより、適度に滲むようにするほうが難しかったり？？？



古い部品をかき集めて、カラーを旋盤で削ったりして取付終了

早速、ひとっ走りして～

エンジンの揺れ量は減った感じ。
気のせいか？ボディに伝わる振動も減った気がしなくもない？
ってか、これ元の設計おかしくね？？？

エンジンと色の合わない、ブラケットの色も塗り替えたいけど、後日！？

ミニクーパー用社外品オイルレベルゲージのショート加工

うちのミニクーパーのオイルレベルゲージは、レベルゲージの挿入穴からのオイル漏れ対策用の社外品オイルレベルゲージに交換してあるのですが、ちょっと長すぎプラグコードと干渉してしまい、ミニクーパーをメンテナンスするたびに常々邪魔と感じていたわけで・・・。

常々邪魔だな～と、思いつつも、決定的な不具合でもないので、このまま10年近くミニクーパーに乗っている気がしなくも無くも無い？

ショート加工してしまばいんじゃんと、思ってからも早？年 (^^;


重い腰を上げ、オイルレベルゲージの先端を取り外したら、ネジ込みで、しかもミリネジ(M5)だからネジ切りダイスも手持ちのものでOK～

とうわけで、ネジ切りダイスを使って、油を塗り塗りひたすら約65mmぐらい追加のネジ山切り

レベルゲージ自体が加工のしにくい堅いステンレスなのに、使ったネジ切りダイスは精度の怪しい格安セット工具なので、切れも悪いし、ネジ山が蛇行して、ネジ山も所々欠けて汚い感じですがなんとか必要な長さのネジ山は切れました。

無駄に60mm以上ネジ切りして大変な思いするより、オイルレベルゲージを必要な長さに切ってから、必要なだけネジ山切ればいいじゃん、と誰でも思うところですが・・・

一セット980円の激安タップ・ダイスセットの安物ダイスじゃ、堅いステンレスの丸棒にネジ山切ろうとしても、

　・最初の数山ダイスを食いつかせるのに一苦労～
　・なんとかダイスがステンレスの棒に食いついたところで真っ直ぐ食いつくとも限らず
　・最悪は、ねじ山が出来るどころか棒の外径が削れるだけでねじ山にならない！？

なんて、苦労するのは目に見えているので、製品のねじ山をきっかけにしてひたすらねじ切りした方が、素人が安物工具を使って作業するにはベター？？？


要らない部分のネジは、カットして、端面をやすりで仕上げて、再度ダイス仕上げ。試しにM5のテキトウなナットを通してみて大丈夫だったので、ネジにネジロック剤を塗ってからアルミ製のつまみを戻す。

いい感じになりました。

やる気になれば30分もかからない作業なので、もっと早くやってればよかった～

ミニクーパーのエンジンギアボックス下部オイル漏れ修理から一週間経過

ミニクーパーのエンジンギアボックス下部のオイル漏れ修理から一週間。
時間も一週間経ち、数十キロ走り回った後で、本当にオイル漏れが止まっているかの点検です。

・オイル漏れで破れたインボードドライブシャフトブーツ交換
・エンジンオイル漏れの主原因だったデフサイドオイルシールの交換
・ミニスペーアーズ製ギヤボックスリンケージオイル漏れ対策キットの組み込み

オイルシールの交換修理の結果、エンジン・ミッション下＆ドライブシャフトにしたたっていたオイル漏れは完全に止まった感じ。オイル漏れの原因はデフサイドシールの劣化で間違いなかったようです。
まぁ見当違いでタペットチェストカバーを外したりなんてことも(^_^;)

エンジンミッションオイル抜いたついでに組みつけした
　Minispares製 GEARBOX ROD CHANGE ANTI OIL LEAK SEAL KIT

も良い感じ。

ギアボックスリンケージからのオイル漏れ対策の定番パーツだけはあるかなと。対策パーツの価格もオイルシール単体を購入するのと大して変わらないし。

ミニクーパーのデフサイドシールからのオイル漏れ修理 後編

100127

・インボードドライブシャフトブーツの交換
・デフサイドシールの交換
の続き、シフトリンケージブーツのオイル漏れ対策品組み込みです。

MINI SPARES製ギアボックスリンケージオイル漏れ対策キットの組み込み

エンジンオイル兼ミッションオイルを抜いたついで、なのでギアボックスリンケージのオイル漏れ対策キットの組み込みも行います。
まとめの都合で、インボードジョイントのアウターが付いていなかったり写真と作業が前後してます。

5.5mmのピンポンチを使用して、リンケージからピンを打ち抜きます。
初めはピンポンチではなく、テキトウな棒突っ込んで叩いていたんですが、スプリングピンがちょっとは動いたもののそこから動いてくれない
あきらめて近所のホームセンターまで5.5mm用のピンポンチを新しく購入しに行きましたとさ。

下の旧品オイルシールは抜き取る時に奥に入り込まれたり取り外しに手間取ったので傷だらけになってしまいました。エンジンミッションオイルは抜いてあったのですが、リンケージ周辺に溜まっていたオイルが、ちょっとだけ出て来ました。
上のminispares製のギアボックスリンケージオイルリーク対策キットは、写真のような周にOリングの入ったアルミのカラーが追加になります。

ギアボックスリンケージオイルリーク対策キット組み込み中。と言っても、奥まで入れるだけ。

スプリングピンを組み込みやすいように、ギアボックス側のロッドを引っ張り伸ばしました。

穴位置を合わせてピンをの打ち込んで、ギアボックスリンケージオイル漏れ対策キットの組み込み終了。

オイルは、トラベさんのブログを見て気になっていたシェブロンの20W-50にしてみました。946ml×12本で送料込み5000円弱で入手。

4本入れたところで、コーヒーでも飲んで休憩してからゲージを確認し足りなさそうな分のオイルを追加注入。
寒いのでオイルがオイルパンまで落ちるのに時間がかかるので、せっかちにレベルゲージを確認しながら入れるとオイル入れすぎに陥ります。
ついでになので冷却水の量とか、エンジンルーム内を一通り点検して、間を空けてオイル量を再確認して～。作業は終了。

動き出す前に、ギアボックスのリンケージをいじったのでシフトの入りの確認とか、最低減のブレーキ確認はしましょう。

特に今回の作業ではブレーキキャリパーを外しているので、間違いなくブレーキキャリパーピストンが引っ込んでいて、ミニクーパーを動かす前にポンピングブレーキをしてピストン出て、更に低速でのブレーキ作動確認は必須です。

怠ると1発目のブレーキングで
　ブレーキが効かない！！
と、パニクって死に目を見ます。

ミニクーパーのデフサイドシールからのオイル漏れ修理 中編

ミニクーパーのデフサイドシールからのオイル漏れ修理作業の続きです。

ようやくメイン修理作業のデフサイドシールの交換です。

インボードジョイントのアウターを外さないといけないのでドライブシャフトリムーバーを使います。
なんか違う気もしますが、ドライブシャフトリムーバーです。と、言い張る。
たぶん？
キット？

間にくさびを打ち込んでハンマーで小突けば

ミッションと分離出来るハズ？引っかかりが外れれば、あとは引っ張ればアウターが抜けます。
この時、エンジンオイル兼ミッションオイルを抜いておかないと下にエンジンオイルの海が出来ます。

外したインボードジョイントアウター。狙ったわけではないですが、綺麗な丸で切りとられています。

シャフト側を見てみる。シールの当たり面が磨かれて光っていますが、丁寧に調べても段差を感じるような段差は出来ていないのでやはりオイルシールの寿命？

取り外したデフサイドオイルシール

洗浄後。特に傷とか摩耗は見受けられないんだけどな～。インボードジョイントアウターのシャフト部に嵌めてみると、新品と比べると確かに嵌め合いが緩い感じ？

オイルシールを真っ直ぐ入れるための治具として、33mmソケットを使いました。サブフレームのタワーボルトを緩めるのに使うので、ミニ乗りなら持ってるでしょう？タブン？

手で押し込んだだけなのですが、奥まで入りすぎた気がしなくもない？

洗浄したインボードジョイントアウターを差し込みました。

インボードの等速ジョイントを組み合わせ、サスペンションを元に戻して、インナーブーツのしわが少なくなるように調整してブーツバンドを締めます。今回は作業性考えてタイラップにしてみました。
ただし、右側のインボードジョイントはエキマニの通り道に近いので。熱害持つか？半分実験。

ギアボックスリンケージのオイル漏れ対策に続く。

ミニクーパーのデフサイドシールからのオイル漏れ修理 前編

夏頃から少量ずつオイル漏れしていた、デフサイドシールの交換をします。

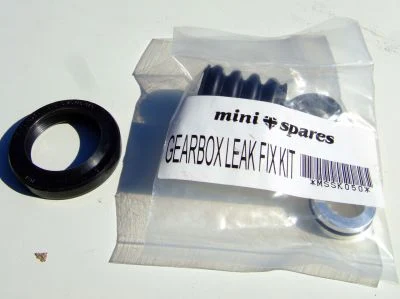

ついでなのでオイル漏れのせいで破れたと思われるドライブシャフトのインボードブーツと、ギアボックスリンケージシャフトの所も微妙なオイル漏れ形跡があるので定番のminispares製オイル漏れ対策キットの取り付けもやってしまおうと。

引き延ばしになったのは、オイル漏れを見つけたのがオイル交換してすぐ後だった＆点滴みたいに少しずつ漏れてるだけだったので急がなくて良さそうだったし～。オイルを抜かないとオイルシールの交換が出来ないので踏ん切りが付かなかったわけで・・・。

いい加減オイルレベルゲージの下限値あたりまでオイルが減ってきたので、あきらめてオイルを抜いて、オイル漏れ修理をする事にしました。

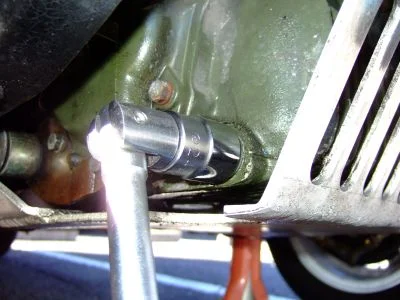

まだ、オイル交換してから1000kmぐらいしか走っていないのでオイルも大して劣化しているようには見えないし、鉄粉も距離相応かな～と。エンジンオイルドレンボルトは工具が外れにくい社外品に交換してあるので純正パーツと六角部の大きさは24mmで同じですが、高さが違います。

漏れたオイルが付着したせいで劣化が進み切れたと思われるドライブシャフトのインナーブーツ。綺麗な切れ方？なので全くグリスは飛び散っていませんが、水進入で錆が出たり焼き付いたりするので要交換。

予定外だったのがステアリングラックブーツの穴あきでグリス漏れしています。合わせ目が劣化して穴が空いたっぽい？
2月に車検なので、その時交換してもらおうかな～と。

ナックルと、ブレーキキャリパーを分離して～。等速ジョイントを抜きました。錆や水付着は見られないので大丈夫そうです。

新しいインナーブーツを取り付けるため、メインシャフトから等速ジョイントを分離します。

外したいインボード側が分離出来ず、外す予定のないアウトボード側が脱臼。メンドクサッ

スプラインの勘合位置を探って、手で押し込んで問題無し。

保持器がアウトボードとの接触で磨かれたような跡がありますが問題無し。

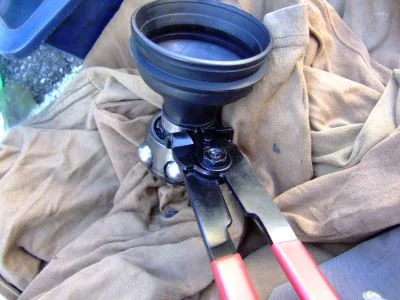

新品のROVER純正インナーブーツを取り付け、内側のブーツバンドを加締めます。

工具が悪いのか、バンドが悪いのか、真ん中からずれた位置に加締まる。別に機能には関係無いんですけど。

前回、助手席側のインナー等速ジョイントのスプラインを車載状態で入れようとして苦労したので車載前に入れておく事にします。手のひらで数回叩いたら簡単に入ってしまいました。

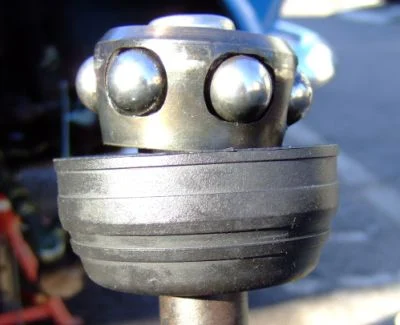

とりあえずブーツを正規の位置に。

ミニクーパーのオイル漏れ修理の中編　に続く。
