使用を諦めた激安タコメーターの内部回路を確認する

先日、中身を移植しようとして、針が戻らなくなる事から挫折したタコメーターの回路を確認してみる
　タコメーターのメーター機構の移植修理(失敗)

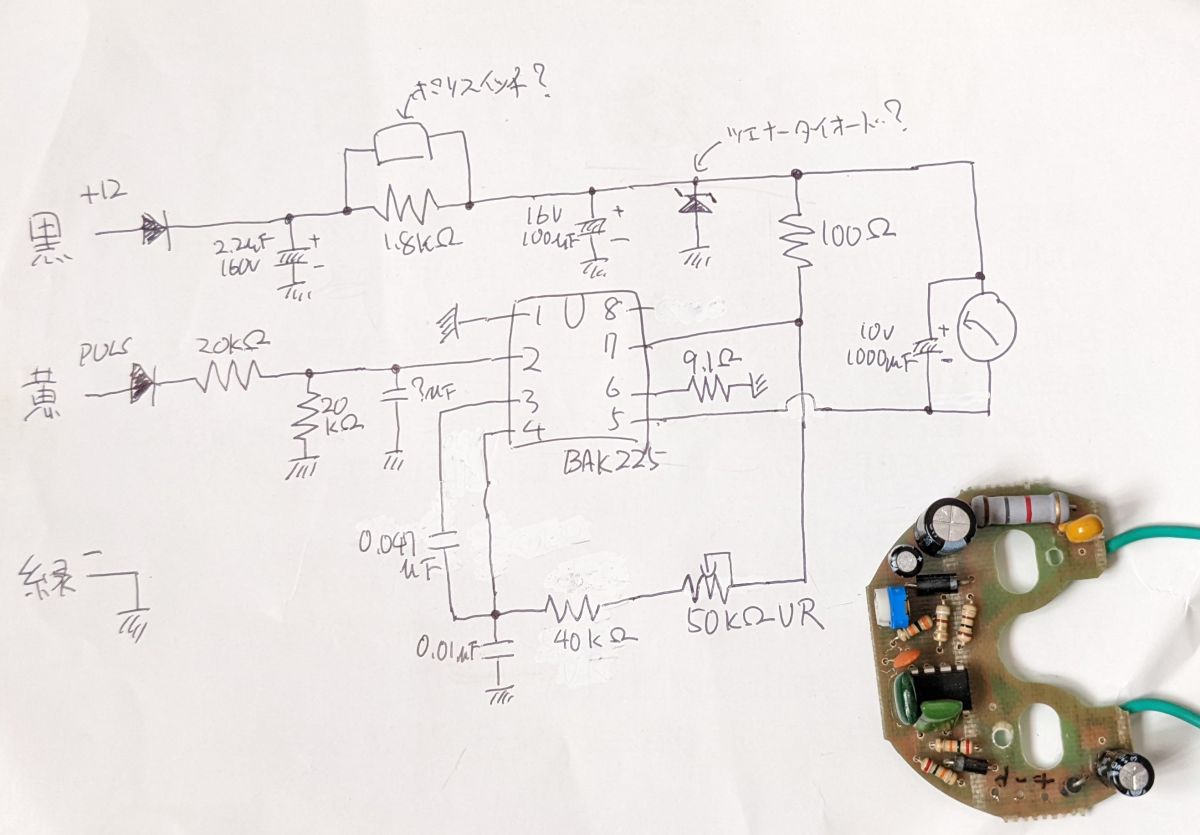

何個か値の不明な部品があったものの、基盤から回路図を起こすと

こんな感じ。

調べてみると。メインのICは、百隆电子(BOON Electronics)(ICF)というメーカーのBAK225という、用途はMotor Cycle Pointer Tachometer Drive Circuitなもので、製品ライナップにはデータ上何が違うか分からないCP1005というのもあるようだ。

メーカーのページらしきところで調べてもデータシートはなくて、参考回路と、電源電圧程度の情報しかないという・・・。

回路的には、ICメーカーの参考回路の電源回路を簡素化してあるのと、抵抗値とかが若干違うぐらいで動作に関連しそうな違いはなさそうで、ムーブメントが悪いのか？
